Elevador cremalheira: por que ele virou padrão nas paradas industriais de grande porte

Numa parada de fábrica com torre de 50 metros, ninguém sobe por escada. Não dá tempo, e não dá segurança. O elevador de cremalheira existe para resolver exatamente isso: colocar gente e material no alto, várias vezes por dia, sem depender de um guindaste parado esperando a próxima viagem.

Por que esse pedido está mais frequente

Nos últimos contratos de parada que acompanhei, o padrão se repete: o cliente não pede mais elevador de cremalheira para um único equipamento. Pede para vários pontos verticais da planta ao mesmo tempo — torre, chaminé, silo, estrutura de processo. A lógica é simples. Cada minuto que uma equipe gasta subindo escada, ou esperando vaga no elevador de obra, é minuto que não vira produção. Numa parada com centenas de pessoas circulando por dia, isso pesa no cronograma inteiro.

Como funciona o VS150

O modelo que a Andaime monta com mais frequência atinge até 50 metros de altura de torre, com 10 cancelas e capacidade para 1.500 kg ou 12 pessoas por viagem. A cabine tem 1,30m de largura por 3,00m de comprimento, sobe a 28m/min, alimentada em 380V.

A torre é montada em módulos de seção quadrada, galvanizados a fogo, de 1,50m cada. Dois moto-redutores com sistema de pinhão fazem a cabine subir pela cremalheira, movidos por dois motores trifásicos de 9,2 kW, cada um com freio próprio. Um inversor de frequência garante que a partida e a parada sejam suaves, sem o solavanco que desgasta o sistema com o tempo.

A ancoragem na fachada usa tensores rígidos reguláveis, fixados por chumbadores e parafusos a cada 6 a 9 metros. É isso que impede a torre de vibrar ou ceder sob carga lateral, principalmente vento, em estruturas desse porte.

O que garante que, se algo falhar, a queda não vira acidente

O elevador tem um freio de emergência acionado por inércia: se a cabine ultrapassa a velocidade normal em queda livre, o freio trava. A cada três meses, esse freio é testado com carga 25% acima da nominal, 1.875 kg no lugar de 1.500 kg, e o critério é rígido: a parada precisa acontecer em até 1,50m de queda. Se não acontecer, o equipamento não volta a operar até o ajuste.

Isso está na NBR 16200, a norma que regula instalação e operação de elevadores de carga na indústria, em conjunto com a NR-18. Não é burocracia de projeto. É o que separa um elevador cremalheira de um risco disfarçado de solução.

Montagem: 12 dias de campo, sem margem para improviso

Antes de qualquer módulo subir, são 5 dias para os programas de segurança e 2 dias de liberação de documentação de pessoal. Só depois disso a obra começa de fato.

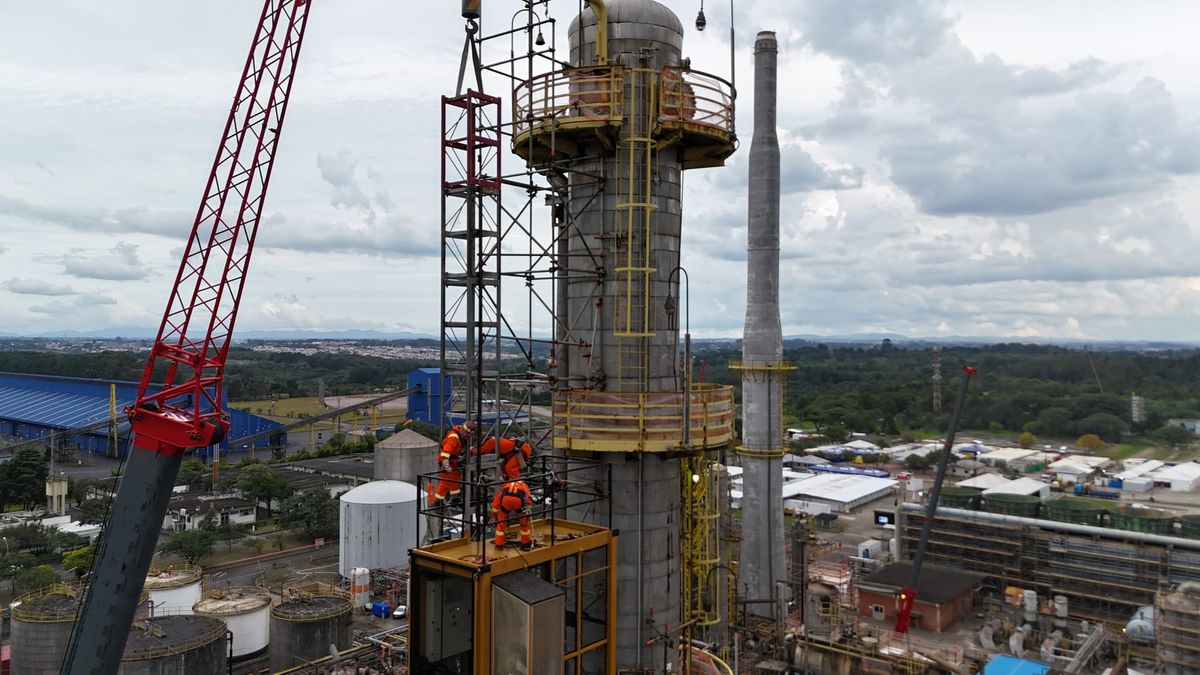

A descarga de material leva 1 dia. A base concretada e os primeiros 15 metros de torre, erguidos com apoio de caminhão Munck, mais 1 dia, e é nessa etapa que a cabine já é encaixada na torre. Dali em diante, uma equipe de 3 montadores sobe módulo a módulo usando pau de carga, 3 módulos por viagem, até completar a torre: mais 10 dias, com um ponto de ancoragem fixado a cada 6 metros, um guia de cabo de alimentação a cada 4 metros e instalação das cancelas ao longo do percurso.

No total, 12 dias de trabalho de campo. Esse número só existe porque o acesso de andaime para ancoragem e cancelas já estava pronto quando a torre começou a subir. Planejamento de acesso na frente da obra, não atrás dela.

O que fica depois que a torre é entregue

A entrega técnica inclui treinamento e certificado para até 4 operadores, o projeto completo (base, torre, ancoragem, elétrico, parada automática), ART de projeto e montagem, checklist de operação diária e livro de controle de manutenção.

Um elevador de cremalheira bem instalado não é só uma torre que sobe e desce. É um equipamento com histórico rastreável, manutenção programada e responsabilidade técnica assinada. Numa parada industrial, ele carrega tanta gente quanto qualquer outro equipamento crítico da planta.

---

A Andaime Projetos, Locações e Montagens atua em engenharia de acesso industrial, incluindo elevadores de cremalheira, em paradas de Gerdau, Transpetro, Vale e outras operações industriais no Brasil. Se sua próxima parada tem torres, chaminés ou silos que precisam de acesso vertical contínuo, entre em contato.
